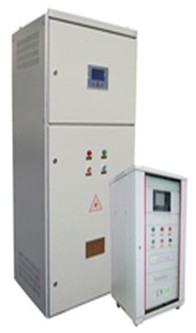

| 低压滤波柜 PF 型 | |||
| (型号： PF) | |||
| 设备原理概述 | |||
| 由于负载特性，许多工业及商业应用负载存在一定的无功功率需求，而随越来越多的非线性负载的应用，如整流器、功率变换器等电子负载，会产生非正弦电流或电流畸变。有源滤波装置为解决上述难题提供了新的技术手段。本公司与高校联合研制了PF型有源电力滤波装置，能切实有效地改善系统及电力用户的电能质量。 | |||
| PF是一个三相输出灵活的受控电流源，整个装置包括采样电路、控制系统、功率模块、直流环节、开关纹波滤除支路、人机界面等；控制系统采用了DSP为CPU单元，采样信号经过信号调理电路， 计算出装置输出值；用于并联连接，并向电网中注入一个与谐波电流大小相等、方向相反的补偿电流，就可以而达到消除谐波，使电网侧电流成为正弦的目的。 | |||
| 功能特点 | |||
| (1) 开关频率20kHz，可同时滤除2~50次的谐波电流 |  |
||
| (2) 输出电流响应时间小于10ms | |||
| (3) 自动限流于额定电流 | |||
| (4) 可以同时滤波和补偿基波无功 | |||
| (5) 滤波效果受电力系统阻抗的影响小，滤波性能好 | |||
| (6) 电力系统阻抗和滤波器之间不会产生串联或并联谐振 | |||
| (7) 设计选型简单，可以多机（不大于10台）并联运行，便于扩展容量 | |||
| (8) 汉字液晶显示界面，操作简单 | |||
| (9) 可实现远程监控 | |||
