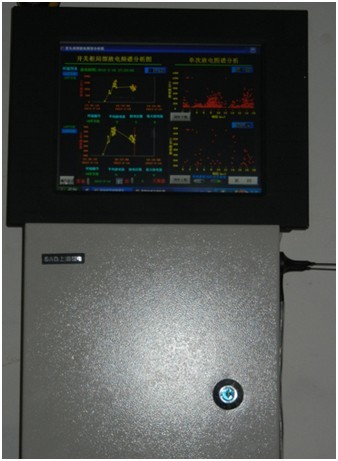

	开关柜绝缘状态监测装置
	(型号：PDMCB)
	中低压电气设备的对地绝缘部分发生局部放电活动，则导电系统对接地金属壳之间就有少量电容性放电电量。放电电量很小，通常只有几兆分之一库仑。放电持续时间一般只有几个纳秒。因为电量等于电流乘以时间，若一次放电1000pC，持续10ns，则放电产生的脉冲电流为100mA。对于持续时间那么短的放电脉冲，被测设备就不能看作是个整体，而应看作是传输线。它的电气特性就由其分布电容和电感决定。当发生局部放电时，电磁波从放电点向外传播。电流大小与这些电磁波产生的电压有关，电压等于电流与路径阻抗的乘积。通过研究，单芯10kV电缆约为10Ω，35kV的金属外壳的母线室则大约70Ω。因此，持续10μs的100mA的弱电脉冲电流可产生和应持续时间的1～7V对地电压。电压脉冲在金属壳的内表面传播，最终从开口、接头、盖板等的缝隙处传出，然后沿着金属壳外表传到大地。
	因此，用电容性探测器就可检测到放电脉冲。中低压开关柜局部放电在线检测定位技术采用暂态对地电压的原理来对开关设备局部放电状况进行检测及定位，通过单只电容藕合式探测器在被检设备的接地金属外壳上进行探测。装置检测由于局部放电而引起的短暂电压脉冲，对检测到的每一次局部放电活动以数值显示并以声音的方式提示，可测出局部放电瞬时电压脉冲的幅度峰值。
