| 变压器振动监测 | ||
| (型号：DR TR5 ) | ||
| 变压器器身的振动是由于变压器本体(铁心、绕组等)及冷却装置的振动产生的,而绕组与铁心是发生故障较多的部件,这些故障包括包括铁心故障(弯曲、夹紧或松动)、绕组的位移及变形等，良好状态变压器振动的特征向量可作为指纹留用，变压器绕组及铁心的压紧状况以及绕组的位移及变形将引起作为指纹的特征向量变化，因而及时地给出有关变压器铁心及绕组状况的指示，一旦变压器发生故障，由当前特征向量与指纹比较就可快速反映出来,当然，还应确定负载电流变化引起的绕组振动变化的规律，以免引起误判。 | ||

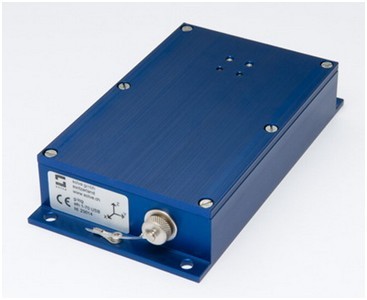

| DR TR5是带有频谱、可独立工作、可测量变压器运行过程中绕组及铁心的三维振动加速度和外界环境温度。它采集的数据带有时间和日期坐标，在用户设定的时间间隔内测量记录三维加速度的峰值，通过记录带有时间坐标的振动和温度数据来进行频谱分析，运用FFT (快速傅立叶转换)在0～128Hz，-50 to +50g 上计算实时频谱数据，监测变压器振动在基频100 Hz附近信号变化，为变压器绕组和铁心故障的诊断提供科学的依据。 | ||
| 该系统安装使用方便，用户可以通过￠8mm螺丝将记录仪安装固定在变压器器身上，通过外接电源或太阳能电池供电，仪器和变压器之间没有任何电气连接，对电网没有任何影响。 | ||
 |
